變頻器在工控領域中是一種非常重要的驅動器件，在現代拖動系統中尤其是在交流拖動調速自動控制系統中變頻器是“主力軍”，例如在家用空調、洗衣機、電冰箱以及在數控機床主軸驅動系統都用到了變頻技術。

不論是單相變頻還是三相變頻一般都采用了先進的矢量控制和SPWM調制等技術，由于變頻器是一種先進的交流驅動器其總體電路還是比較復雜的，對于變頻器為什么先整流成直流電我先談?wù)勎业目捶ā?
變頻器的基本結構

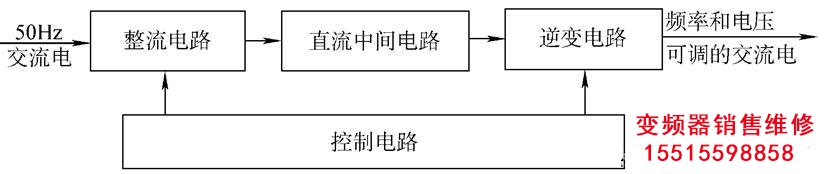

要回答這個問題我們先從變頻器的基本構成說起，因?yàn)楝F(xiàn)在的變頻器大部分采用了交流環節到直流環節然后再到交流環節的工作過程。交流到直流這個環節就是通過橋式整流來完成的，整流后的直流電再經過逆變電路變換成電壓和頻率都連續可調的交流電。在這三個環節中其中有兩個環節需要控制電路來參與控制，那就是整流環節和逆變電路環節，其結構原理框圖如下圖所示。我們從變頻器的整個簡單的原理框圖知道了通用變頻器的基本架構。

變頻器整流成直流電的原因

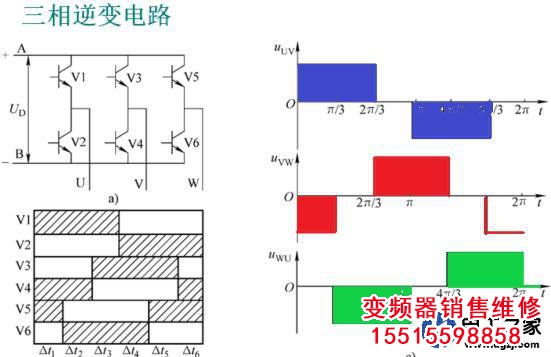

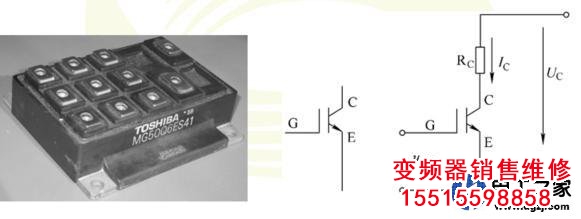

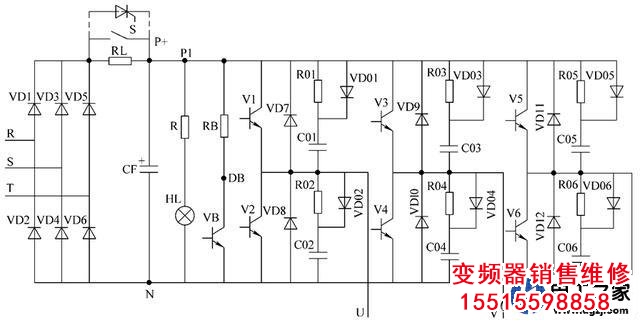

題主提出是兩相直流電，我認為這種說法欠妥因?yàn)樵谥绷麟娭兄挥姓?fù)之分沒有相數之說。那么為什么要整流出直流電這是根據變頻器主電路中的逆變部分所用電力元器件所決定的，例如下圖中的逆變電路中其功率輸出元件一般都是運用了大功率電力晶體管（GTR）或者絕緣柵雙極晶體管（IGBT）等，這類功率管只能在直流電壓下工作，無法在交流電路中使用，我想這是必須先整成直流電的原因之一。
