變頻器常見的頻率給定方式有四五種，電位器給定頻率方式即是其中一種。因此通過調節外接的電位器即可實現頻率給定。

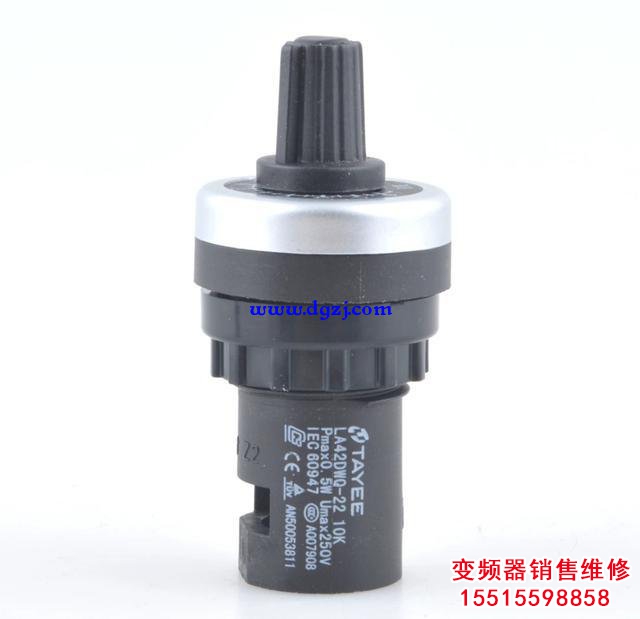

電位器與變頻器使用。電位器相當于滑動電阻器使用，變頻器相當于電壓表使用，將變頻器并聯在滑動電阻器上，然后再給電位器接入10V電源，則通過調節外接的電位器能實現電壓0～10V之間的變化。

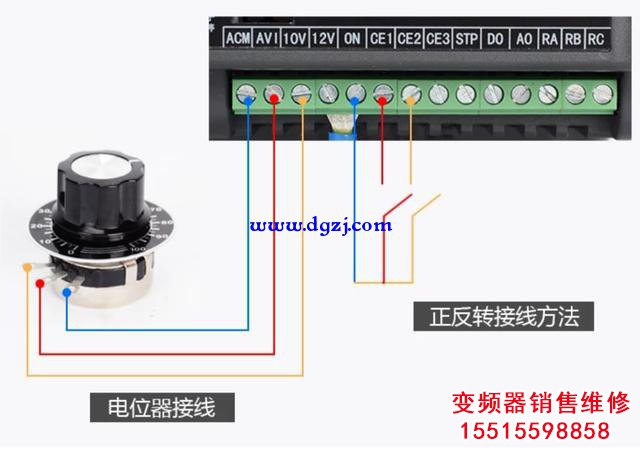

從變頻器外接電位器圖可知，變頻器的ACM與10V之間有10V，為電位器供電。ACM與AVI之間有0～10V輸入。由此可見，ACM與AVI相當于電壓表的負極與正極，然后并聯在滑動電阻器上。

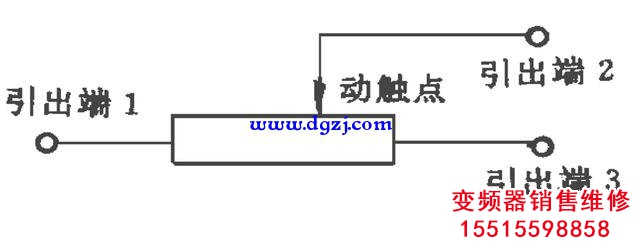

上圖是電位器的簡化圖，因此變頻器輸出10V電壓接電位器接引出端1和3，AVI接引出端2。
總結：連接正確，則需進行參數設置。頻率指令來源設定有好多種，由于外接電位器，則選擇AVl模擬量輸入信號0-10V。除此之外，還有模擬量輸入信號4-20mA、RS485/USB輸入控制等。隨后，運行指令來源設定，有數字操作輸入器、外部端子操作鍵盤等運行指令來源。
假如變頻器采用閉環控制，例如生產工藝的壓力、溫度、液位、流量等被控變量，需要通過變送器將信號轉為標準電流信號傳輸至變頻器。頻率的給定依舊可以通過外接電位器的方式來實現頻率給定。
